地埋電纜故障探測儀怎么查找故障點的實用方法

發布時間:2025-06-19 10:28:08瀏覽次數:144

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在地埋電纜故障探測儀中,查找故障點的實用方法主要包括以下步驟:

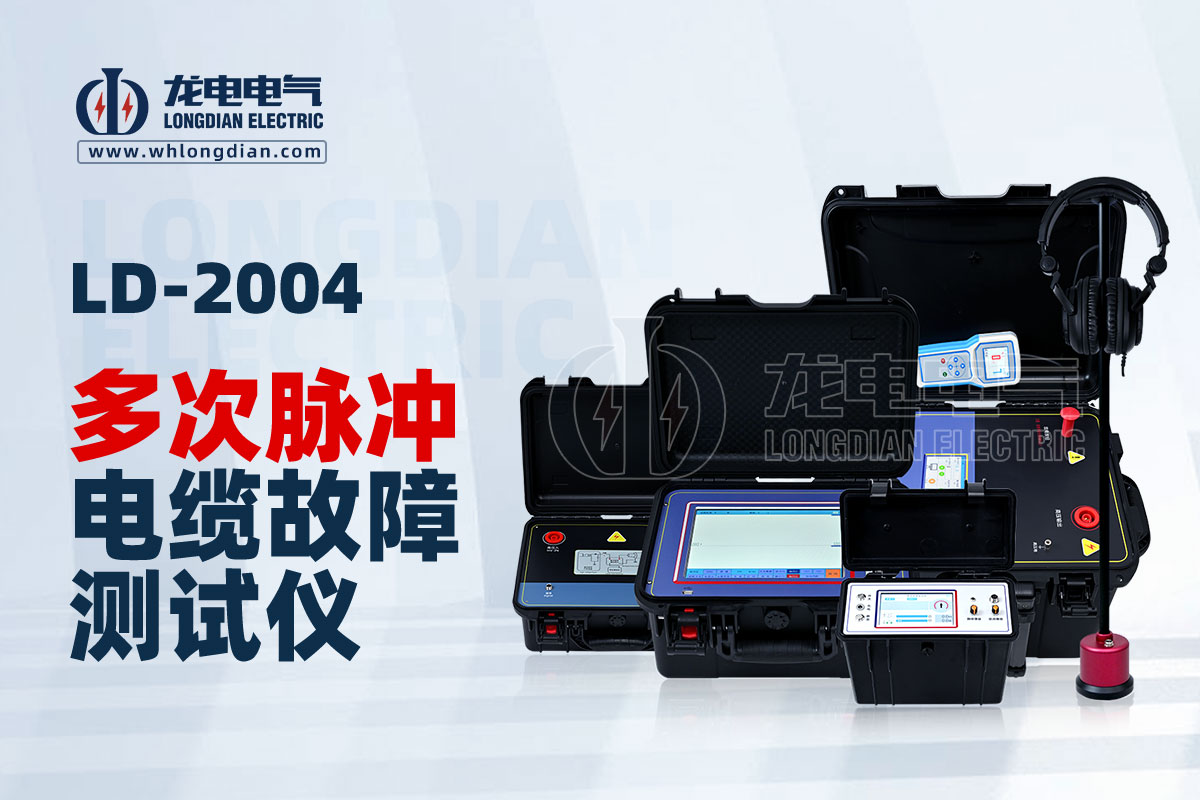

地埋電纜故障探測儀

1. 準備工作與接線

  • 將雙夾測試線連接到探測儀的“信號”端口。

  • 將測試線的紅夾子夾在故障電纜的一個故障相上。

  • 將黑夾子夾在故障電纜的另一個故障相上,或者夾在接地的鎧裝上。

  • 確保所有接地線和放電棒已正確連接。

2. 儀器設置與開機

  • 按下探測儀的開關鍵,屏幕將顯示開機界面。

  • 點觸液晶屏進入測試界面。

  • 系統通常默認測試方式為“低壓脈沖法”,電纜長度“300m”,電纜類型為“交聯乙烯”。

  • 根據被測電纜的絕緣材質和長度等因素,調整默認項目以適應本次測試。

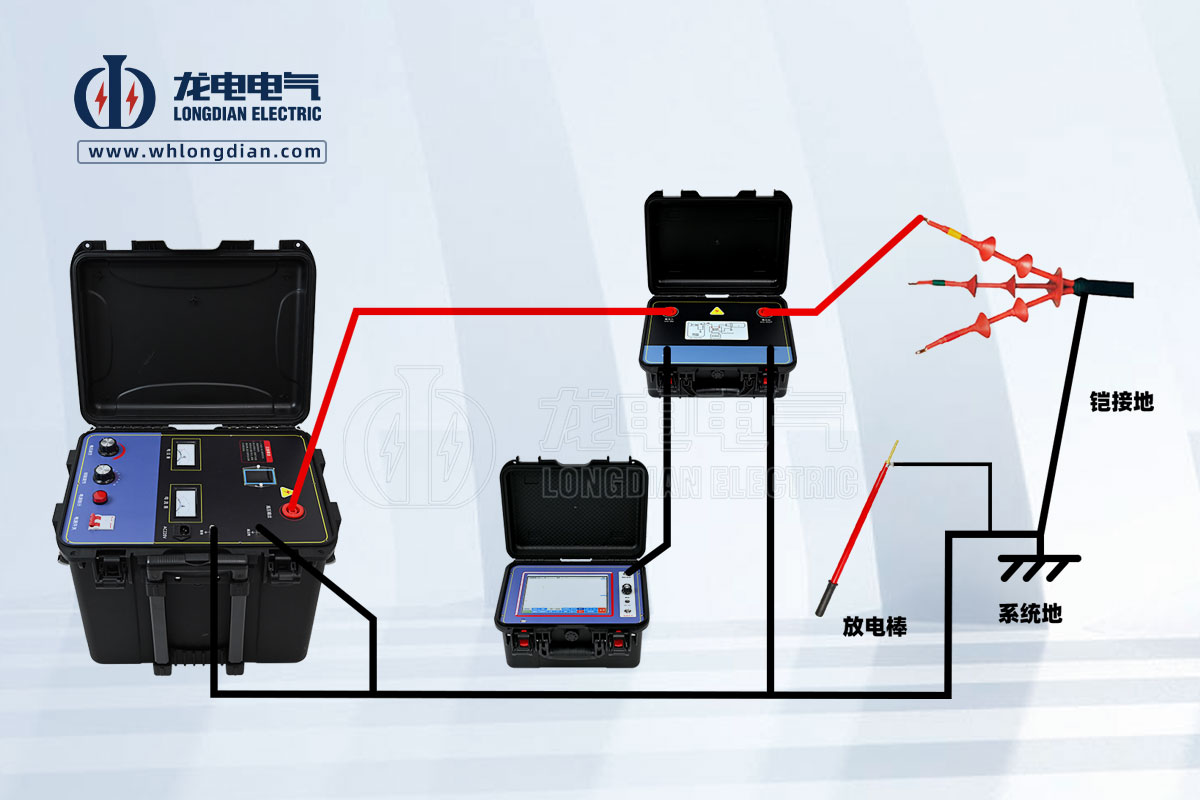

地埋電纜故障探測儀接線圖

3. 采樣與波形獲取

  • 點擊“采樣”鍵,儀器會發出測試脈沖并自動捕捉反射脈沖。

  • 此時界面將顯示電纜的斷線和短路波形。

  • 波形的幅度、位置會智能自適應大小,無需人工調節中值或幅度。

4. 波形判讀與故障定位

  • 低壓脈沖波的判讀相對容易。

  • 將游標分別定位到發射波和反射波的起點。

  • 通過左右移動游標進行操作,從而判斷故障距離。

  • 儀器具備自動判距功能,點擊相應按鍵,游標會自動定位,顯示屏上方會自動顯示故障距離。

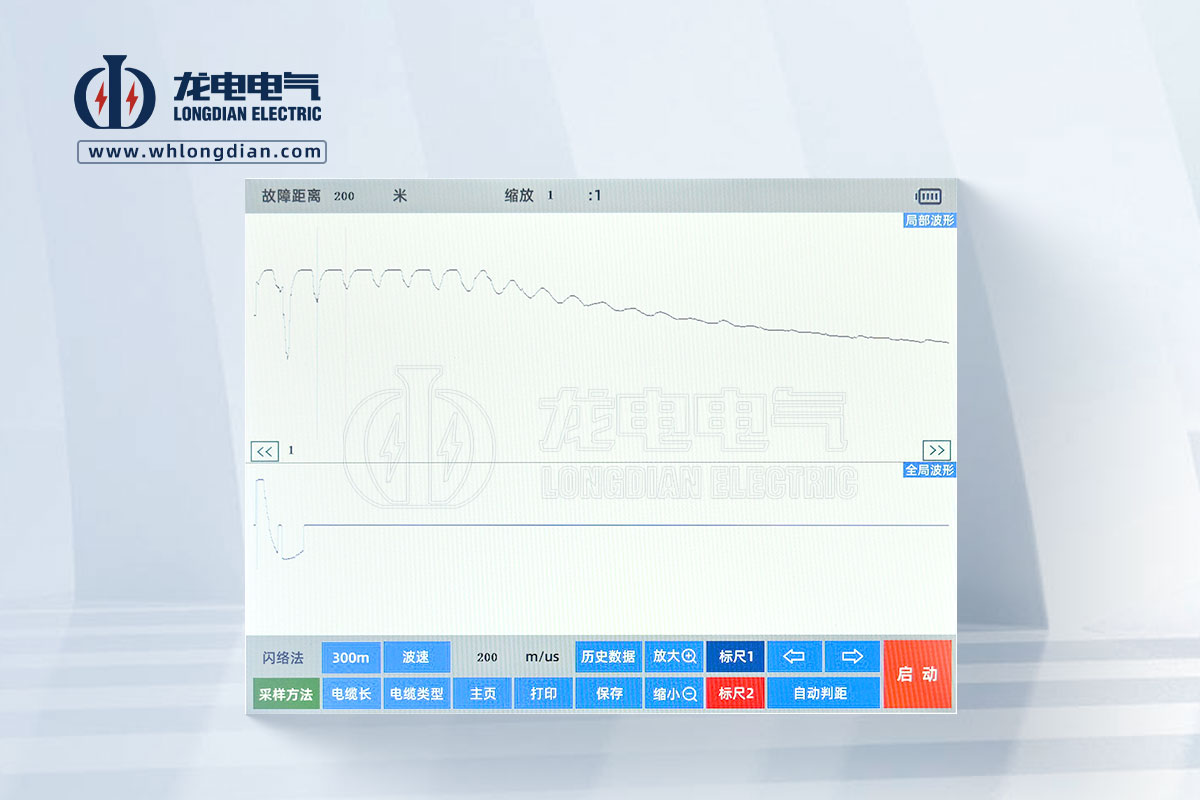

地埋電纜故障探測波形圖

5. 高壓閃絡法輔助(針對高阻故障或作為驗證)

  • 對于高阻故障,可能需要配合高壓閃絡法進行測試。

  • 高壓閃絡法測試需要使用高壓脈沖電源、多次脈沖耦合器(或一體化高壓發生器),并確保故障點充分放電。

  • 在采樣方式中選擇“閃絡法”、“三次脈沖”或“八次脈沖”。

  • 點觸采樣鍵,儀器會處于采樣等待狀態,故障點每放一次電,儀器會采樣刷新一次,直到波形適合分析。

  • 根據閃絡波的分析方法,將起始游標和終止游標分別卡到一個周期的起點和終點,從而讀取故障距離。

  • 在確定故障距離后,停止高壓輸出,關閉電源,并使用放電棒進行放電。

  • 之后可以使用聲磁數顯同步定點儀進行精確故障點定位。

6. 精確定點(聲磁同步定點儀)

  • 在故障距離確定后,利用聲磁數顯同步定點儀進行精確位置確定。

  • 將震動傳感器探頭放置在電纜路徑上方,連接聲磁同步探測儀,選擇“聲磁定點”檔。

  • 通過耳機監聽聲磁波,觀察顯示屏的數字變化。

  • 當聽到足夠強的地震波聲音且顯示屏顯示的故障距離較小時,逐步縮小范圍。

  • 在該處前后移動探頭,找到數顯值最小處,此處即為故障精確位置。
