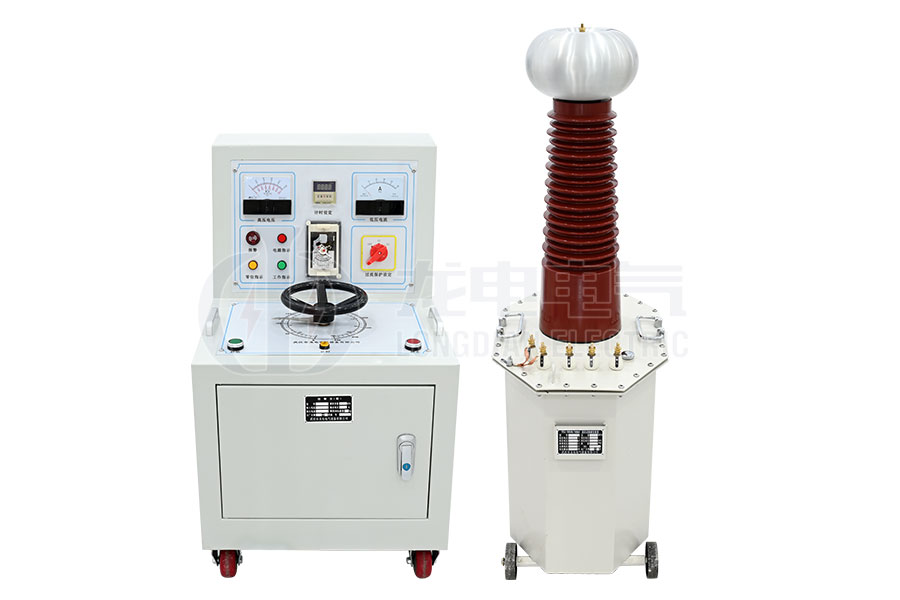

YDJ-10kVA/100kV工頻耐壓試驗裝置

用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

電壓裕度大，電暈聲小，局放小

新式絕緣材料

質量可靠，穩定性好

注：購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

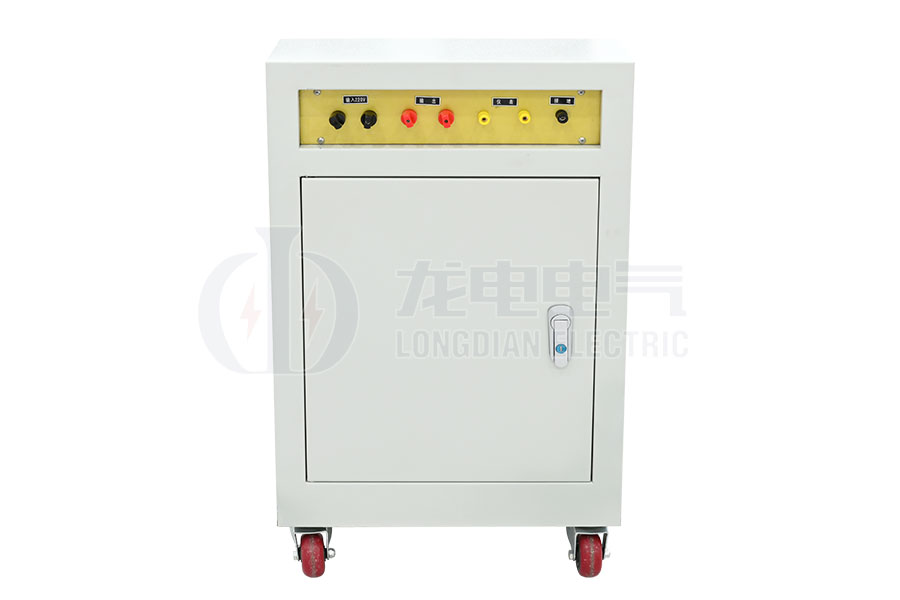

◆ 控制箱部分

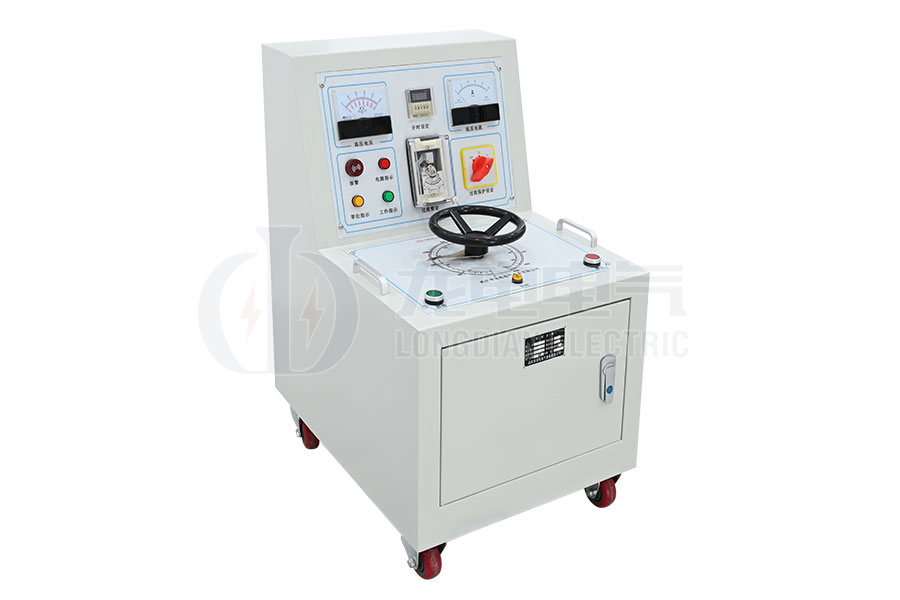

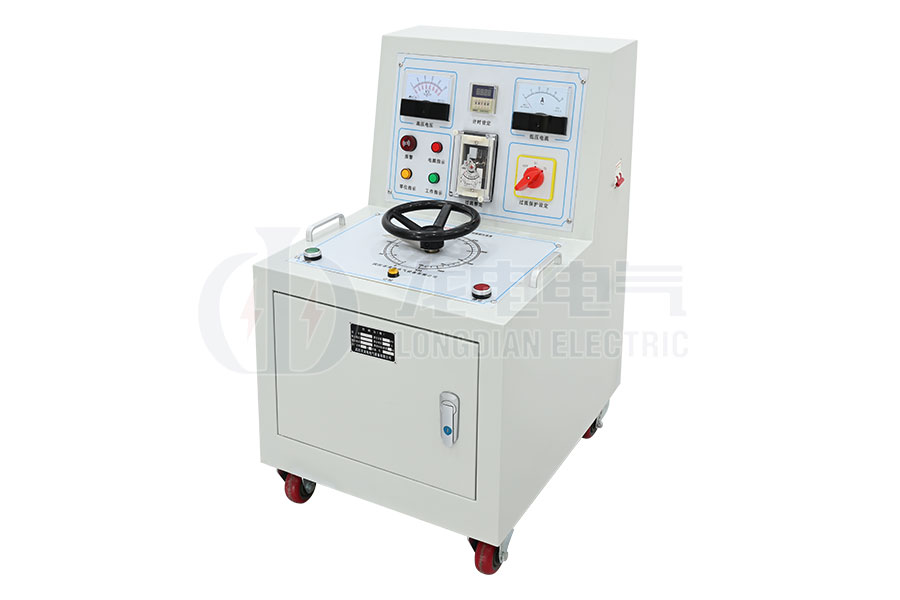

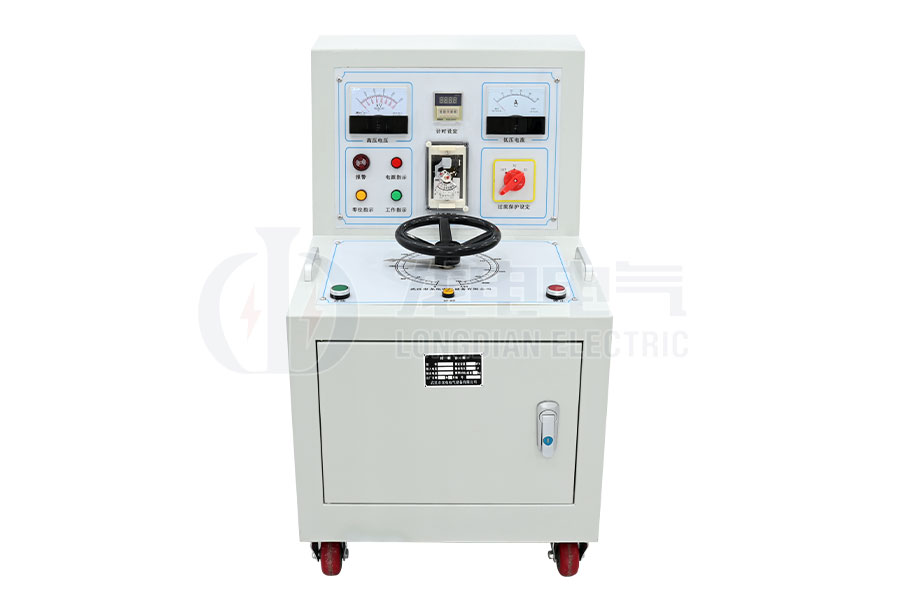

YDJ-10kVA100kV工頻耐壓試驗裝置操作箱（臺）是根據高壓試驗變壓器獨特的使用范圍而設計生產的，其功能有：

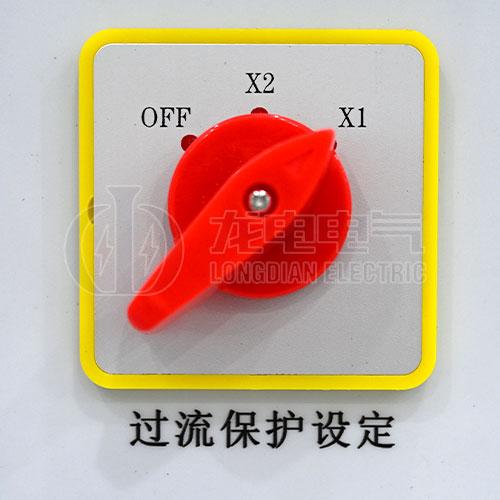

① 過流保護

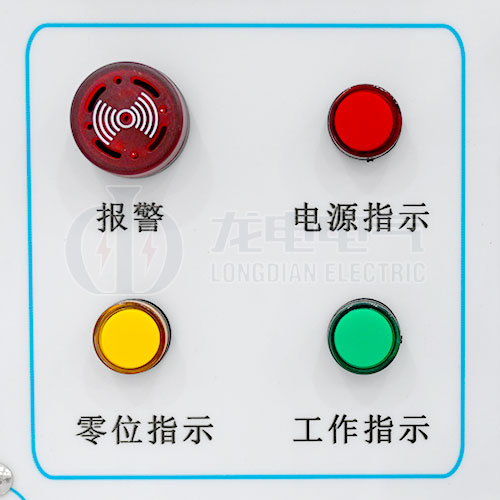

② 計時聲光報警；

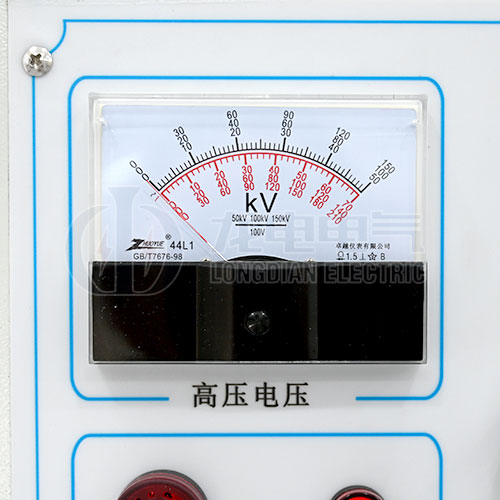

③ 高壓電壓直讀；

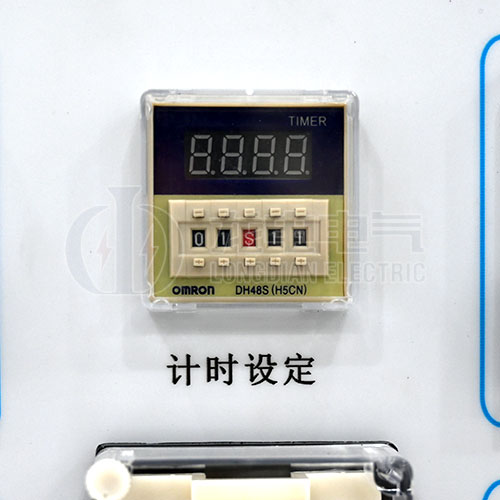

④ 耐壓試驗時間自由設定（數顯）

⑤ 移動式結構（臺式）

◆ 試驗變壓器部分

試驗變壓器又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備，用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

技術參數

操作箱（臺）技術參數
規格	容量（kVA）	電源			輸出		參考重量（kg）
規格	容量（kVA）	相數	電壓（V）	頻率（Hz）	電壓（V）	電流（A）	參考重量（kg）
LDIXC-3	3	1	220	50	240	13.6	17
LDIXC-5	5	1	220	50	240	22.7	20
LDITC10	10	1	220	50	240	45.5	40
LDITC-15	15	1	220	50	240	68	50
LDITC-15	15	1	380	50	430	39	50
LDITC-20	20	2	380	50	430	52.6	55
LDTC-30	30	2	380	50	430	78.9	79
LDITC-50	50	2	380	50	430	131.5

交流試驗變壓器參數
型號	容量(KVA)	輸出電壓(KV)	輸出電流(mA)	輸入電壓(V)	輸入電流(A)
LD-YD-1.5KVA	1.5	50	30	250	6
LD-YD-2KVA	2	50	40	250	8
LD-YD-3KVA	3	50	60	250	12
LD-YD-5KVA	5	50	100	250	20
		100	50
LD-YD-6KVA	6	50	120	250	24
		100	60
LD-YD-10KVA	10	50	200	250	40
				450	22.2
		100	100	250	40
				450	22.2
		150	66.7	250	40
				450	22.2
LD-YD-15KVA	15	50	300	250	60
				450	33.3
		100	150	250	60
				450	33.3
		150	100	250	60
				450	33.3
LD-YD-20KVA	20	50	400	200	100
				400	50
		100	200	250	80
				400	44.4
		150	133.3	250	80
				400	44.4
LD-YD-30KVA	30	50	600	450	66.7
		100	300
		150	200
LD-YD-40KVA	40	50	800	450	88.9
		100	400
		150	266.7
LD-YD-50KVA	50	50	1000	600	83.3
		100	500
		150	333.3
LD-YD-75KVA	75	50	1500	600	108.3
		100	750
		150	500
LD-YD-90KVA	90	50	1800	600	150
		100	800
		150	600
LD-YD-100KVA	100	50	2000	600	166.7

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。
　　2.了解更多武漢龍電電氣產品信息請進入產品中心。服務熱線：400-6727-238

產品特征

◆ 控制箱部分

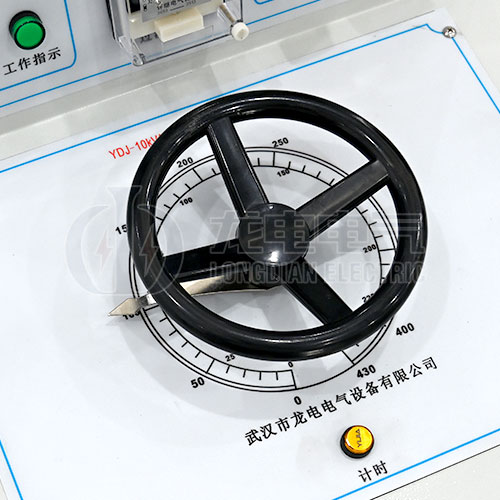

YDJ-10kVA100kV工頻耐壓試驗裝置操作箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。

◆ 試驗變壓器部分

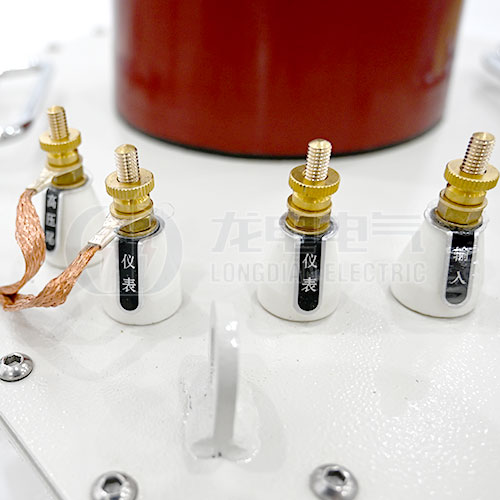

YDJ-10kVA100kV工頻耐壓試驗裝置產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外。儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
